NXP i.MX7D вывод отладочной информации

В рамках проекта по инициализации камушка i.MX7D был создан форматированный вывод отладочной информации
макросами printf и Дамп. Работают они не очень быстро, так как это простой линейный код. Но зато эффективно.

Команда Дамп выводит содержимое памяти в шестнадцатеричном и текстовом виде.

	Дамп адрес, размер - адрес начала дампа и размер в байтах, кратный 16.

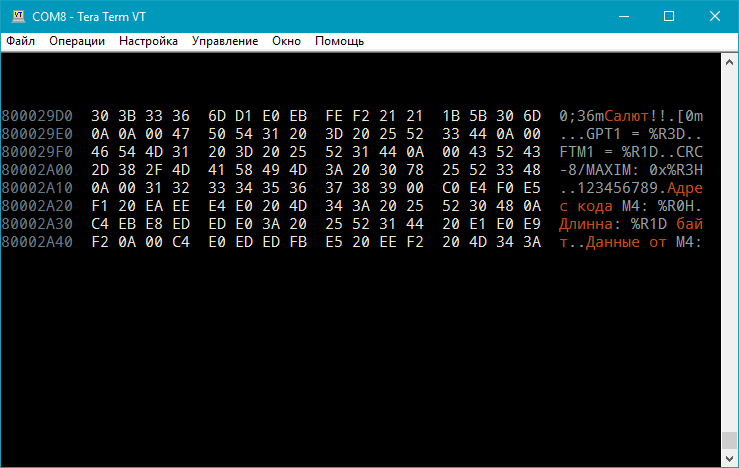

В результате напечатается нечто подобное.
В терминале должна быть активирована тема Solarized.
Русские буквы выделяются оранжевым.


printf довольно наворочен и выводит содержимое регистров, текст и управляющие символы.

	printf "текст в кавычках"


В кавычках может быть не только текст, но и управляющие символы.
Основной управляющий символ - знак процента %
За которым следует имя регистра и его формат.

Формат вывода содержимого регистров может быть следующий:

	H - шестнадцатеричный
	D - десятичный
	S - десятичный формат со значком + или -
	F - десятичный формат с плавающей точкой

	printf "%R3H" - напечатает содержимое R3 в формате hex
	printf "%D15F8" - напечатает содержимое D15 в плавучем формате с точкой и знаком
			с 8 символами после запятой


Формат плавающей точки не округляется, а выводится в том виде, как он есть в машине. При этом, количество символов после запятой задаётся ещё одним знаком после F. После запятой, можно вывести от 1 до 57 символов.
Нули в конце не обрезаются.

Количество символов после запятой задаётся одной буквой или цифрой.
Из таблицы можно понять, какой символ соответствует нужной вам длине.

1=1

A=10

J=19

S=28

b=37

k=46

t=55

2=2

B=11

K=20

T=29

c=38

l=47

u=56

3=3

C=12

L=21

U=30

d=39

m=48

v=57

4=4

D=13

M=22

V=31

e=40

n=49

5=5

E=14

N=23

W=32

f=41

o=50

6=6

F=15

O=24

X=33

g=42

p=51

7=7

G=16

P=25

Y=34

h=43

q=52

8=8

H=17

Q=26

Z=35

i=44

r=53

9=9

I=18

R=27

a=36

j=45

s=54

FLDS S0, 18.7 @ Загрузить число в регистр
printf "S0 = %S0FC\n" @ C = 12 символов после запятой
Результат: S0 = 18.700000762939 @ Актуальное значение регистра
Без округления!! Если справа ещё остались символы, они просто не выводятся на экран.

FLDD D0, 0.001
printf "D0 = %D0Fv\n" @ v = 57 символов после запятой
Результат: D0 = 0.001000000000000000020816681711721685132943093776702880859


Округление в команде printf отсутствует принципиально. Всё выводится строго как есть.
Так как основная задача printf, это отладка, а не украшение.

Максимальное целое число до запятой, которое может быть напечатано: +/- 18446742974197923840

Ограничение: регистры Q невозможно отобразить в десятичном формате,
так как по сути они не являются регистрами, а только лишь ссылками на пару D-регистров.

В текст можно вставлять управляющие символы в восьмеричном формате. Экранируйте их слешем.

	printf "\33[91;100" - установить цвет символов и фона


И ещё одна интересная возможность - отобразить состояние флагов CPSR

	printf "%Ф" - напечатает состояние пяти флагов: N, Z, C, V и Q
	Активные флаги будут выделены красным цветом


Для корректного отображения цветов Дампа и %Ф, у вас должен быть установлен Tera Term
с активированной цветовой схемой Solarized.


Макрос printf вносит большие задержки в исполняемый код.

Скорость печати на мегабитном порту = 3.3 микросекунды на символ.
Если вам нужно напечатать 100 символов, программа остановится на ~~ 330 микросекунд.

Что бы полностью исключить функциональность printf из проекта, не обязательно тереть код.
Достаточно установить флаг Использовать_printf = 0. Смотрите файл main.asm.

Все строки, макросы и подпрограммы будут удалены.
Проект похудеет на несколько килобайт и уйдут задержки.

Внезапное исключение задержек из кода, так же может повлечь последствия..


Будьте внимательны!
